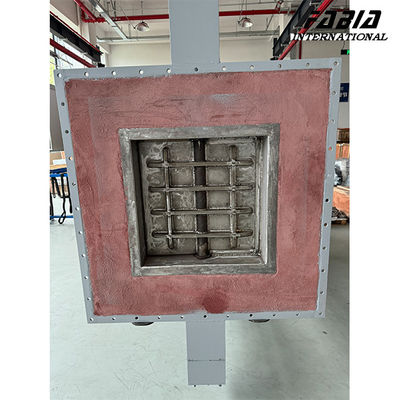

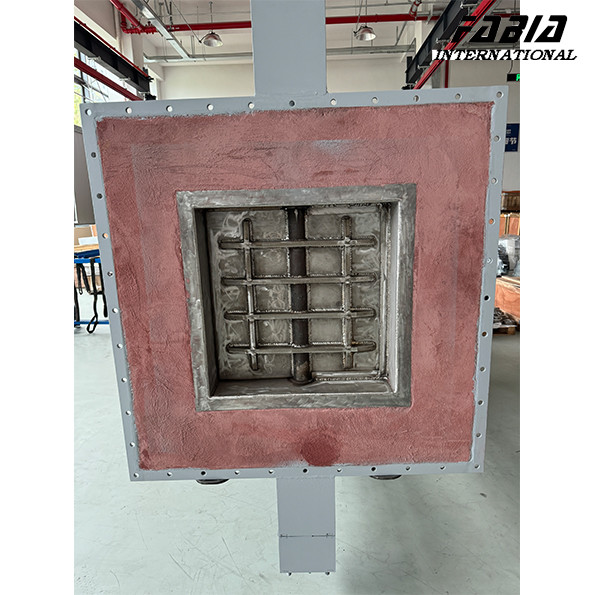

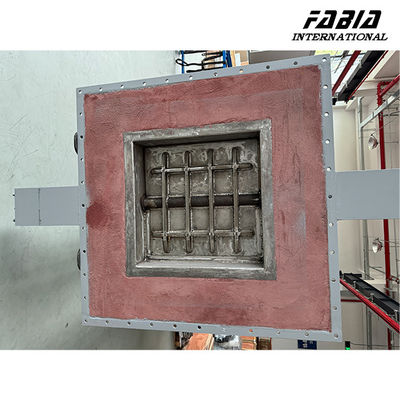

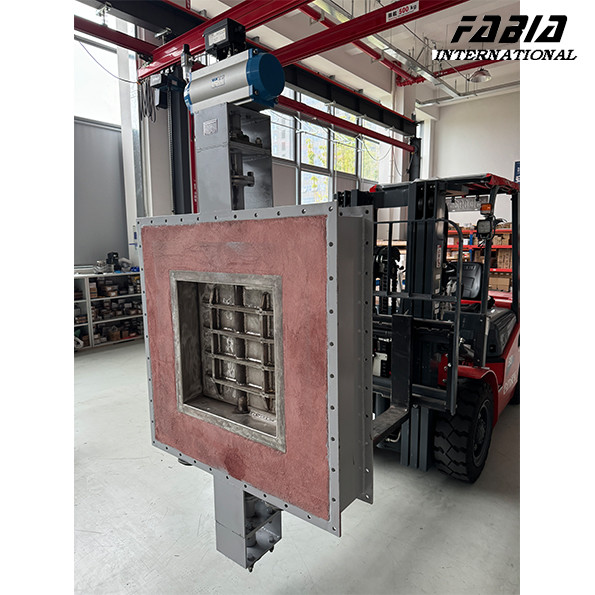

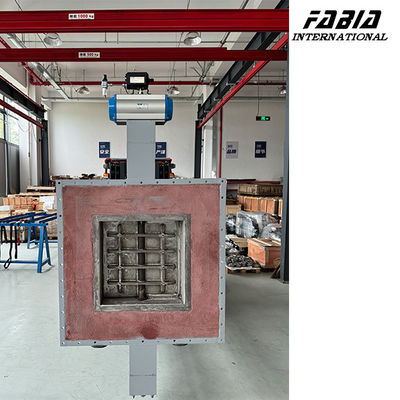

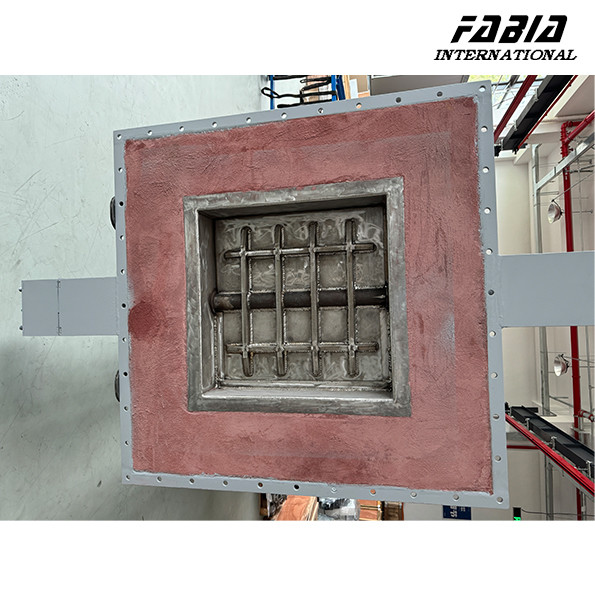

Wyrób z stali węglowej o bardzo wysokiej temperaturze

Wyrób z stali węglowej o bardzo wysokiej temperaturze

1Opis:

Zasada działania zaworu motylkowego o wysokiej temperaturze:
Korpus zaworu motyla wysokiej temperatury gazu spalinowego jest spawany przez stalową płytę i kościę.

Stąpek jest integralną strukturą kształtującą, podtrzymywaną zewnętrznym łożyskiem i napędzaną dwustronnym przyłączeniem szpilki do obrotu dysku.

Dwa półokrągłe siedzenia są rozłożone przed i z tyłu i są symetrycznie rozmieszczone i połączone z dyskiem zaworu.

Symetryczna i zrównoważona struktura dysku zaworu zapewnia dobrą przepływność.

System uszczelniający węzły zaworów o wysokiej niezawodności składa się z trzech uszczelniaczy, dodatkowego środka uszczelniającego i wtórnych uszczelniaczy pomocniczych.

Technologia procesu:

Wyżotemperaturowy zawór motylkowy gazu spalinowego jest stosowany do systemu odzyskiwania gazu spalinowego jednostki krakowania katalitycznego, a normalna temperatura pracy urządzenia wynosi 680 °C,wysoka temperatura ciągłego stosowania wynosi 720 °C, wysoka temperatura wynosi 800 °C i transportowane jest recykling gazu spalinowego zawierający cząstki katalizatora.

W celu zapobiegania uszkodzeniu grubości ścian wału zaworu w wyniku erozji i rozrzedzania, duża powierzchnia twardych stopów w wałku wału jest podatna na deformacje i pęknięcia,a spawanie na powierzchni jest trudnePonieważ temperatura układu jest wysoka, właściwości mechaniczne materiałów metalowych gwałtownie spadają przy wysokich temperaturach, a zawór należy wybrać pod kątem odporności na wysokie temperatury.

2Specyfikacja:

3. Właściwości:

• Projekt konstrukcyjny i materiał. Nowa struktura płyty średniej linii i płyty krótkiej struktury jest spawana, która jest kompaktowa, lekka i łatwa w montażu i konserwacji.Jego struktura jest prosta., bez prętów łącznikowych, śrub i innych ruchomych części wewnętrznych, zwiększają niezawodność i żywotność.
• Wydajność uszczelniająca. Zarówno modele uszczelniające twarde, jak i miękkie zapewniają niezawodne uszczelnienie dwukierunkowe.który dodatkowo zwiększa wydajność uszczelniania i może utrzymać zerowe wycieki w otwieranie i zamknięciu pod wysokim ciśnieniem ponad 50Tysiąc razy.
• Charakterystyka działania i przepływu. Łatwe w obsłudze, można szybko otworzyć lub zamknąć obrót o 90°. Charakterystyka przepływu jest zwykle prosta, a wydajność regulacji jest dobra.Płytkę motyla można opryskiwać powłoką zgodnie z wymaganiami użytkownika, takich jak nylon lub politetrafluoroetylen, aby dostosować się do różnych potrzeb pracy.
• Zawieszenie i przydatność. Proporcjonalny zawór motylkowy gazu spalinowego jest łatwy do demontażu i konserwacji. Można go zainstalować na wielu stacjach, bez wpływu przepływu nośników,można zainstalować w dowolnej pozycji.
• Cechy te sprawiają, że pneumatyczne sterowanie proporcjonalne wysokotemperaturowego zaworu motylkowego gazu spalinowego nadaje się do różnych dziedzin przemysłu,Szczególnie w potrzebie precyzyjnego sterowania i reakcji na trudne środowiska pracy (takie jak wysoka temperatura), żrące medium).
• Pneumatyczne sterowanie proporcjonalne zaworu motylkowego wysokotemperaturowego gazu spalinowego jest szeroko stosowane w wielu gałęziach przemysłu, w tym głównie:
• Metallurgia: Używane w rurociągach gazowych o wysokiej temperaturze, jako urządzenie do regulacji przepływu lub cięcia gazowego o wysokiej temperaturze.
• Materiały budowlane: W procesie oczyszczania gazów spalinowych pieców przemysłowych, kotłów i innych urządzeń, skutecznie przeprowadzać transport i wentylację gazu.
• Chemiczne: stosowane jako zawór sterujący, może być stosowane z różnymi siłownikami do tworzenia różnych urządzeń wydajnych.
• Elektrownia: Używana jako urządzenie regulacyjne lub odcinające w wysoko-temperaturowych gazociągach.
• Szkło: Używane do regulacji lub odcięcia przepływu gazowych nośników o wysokiej temperaturze.
• Linię pomocniczą o wysokiej temperaturze kwasów siarkowych: i stopienia, system petrochemiczny w wysokoogniach dystrybucji powietrza, rurociąg kotłowy jako zawór sterujący.
• Przemysł petrochemiczny, cementu i inne: kontrolowanie przepływu gazu o wysokiej temperaturze i wysokim ciśnieniu.
• Zawory te są zaprojektowane tak, aby wytrzymać wysokie temperatury, są łatwe w obsłudze, niezawodne w obsłudze i mogą spełniać potrzeby sterowania programem i zdalnym sterowaniem.
