‌Wprowadzenie do produktu:  Zawór zwrotny kołnierzowy‌

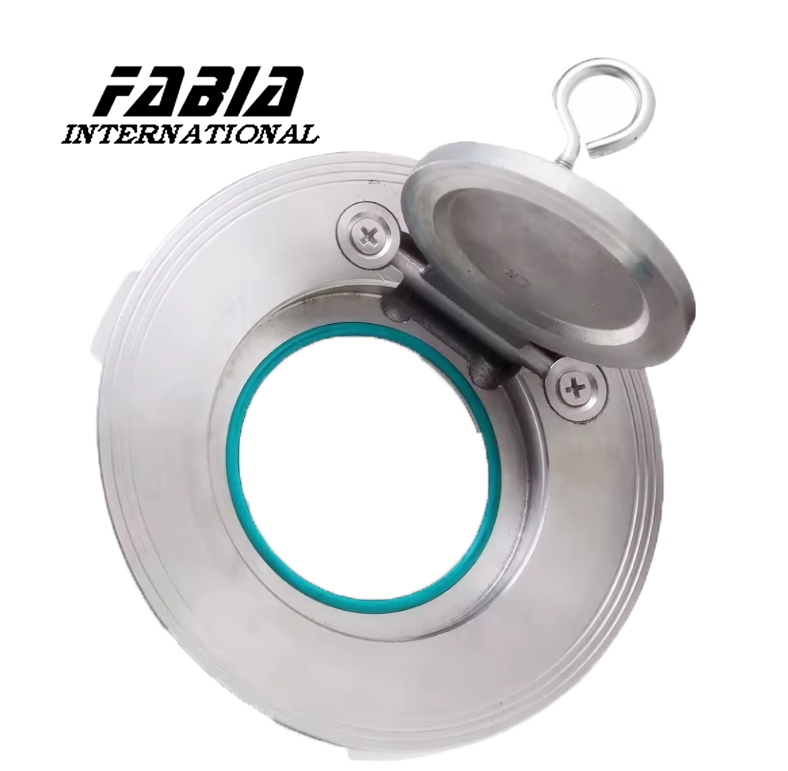

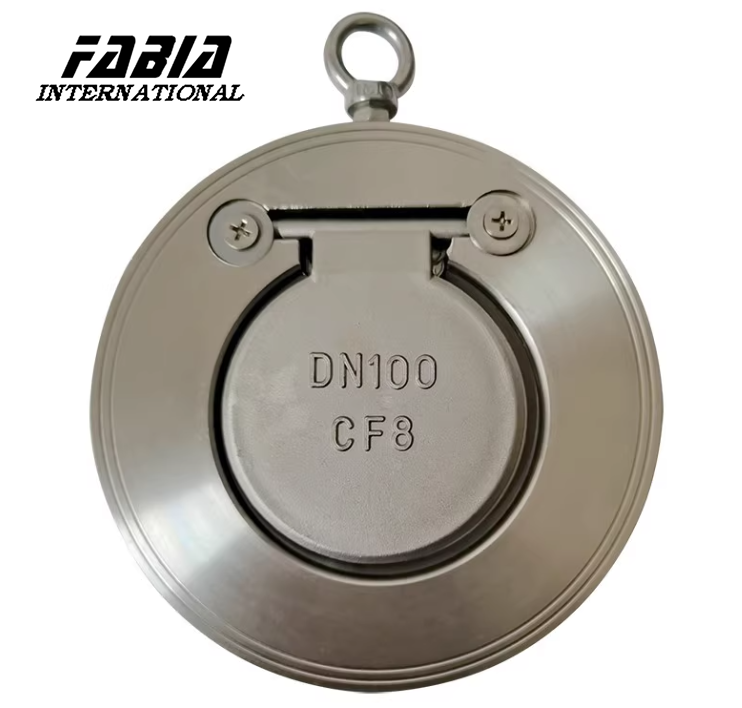

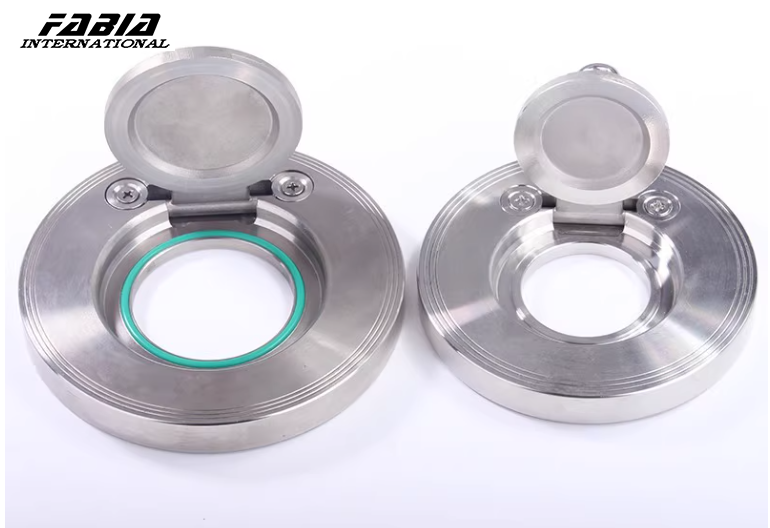

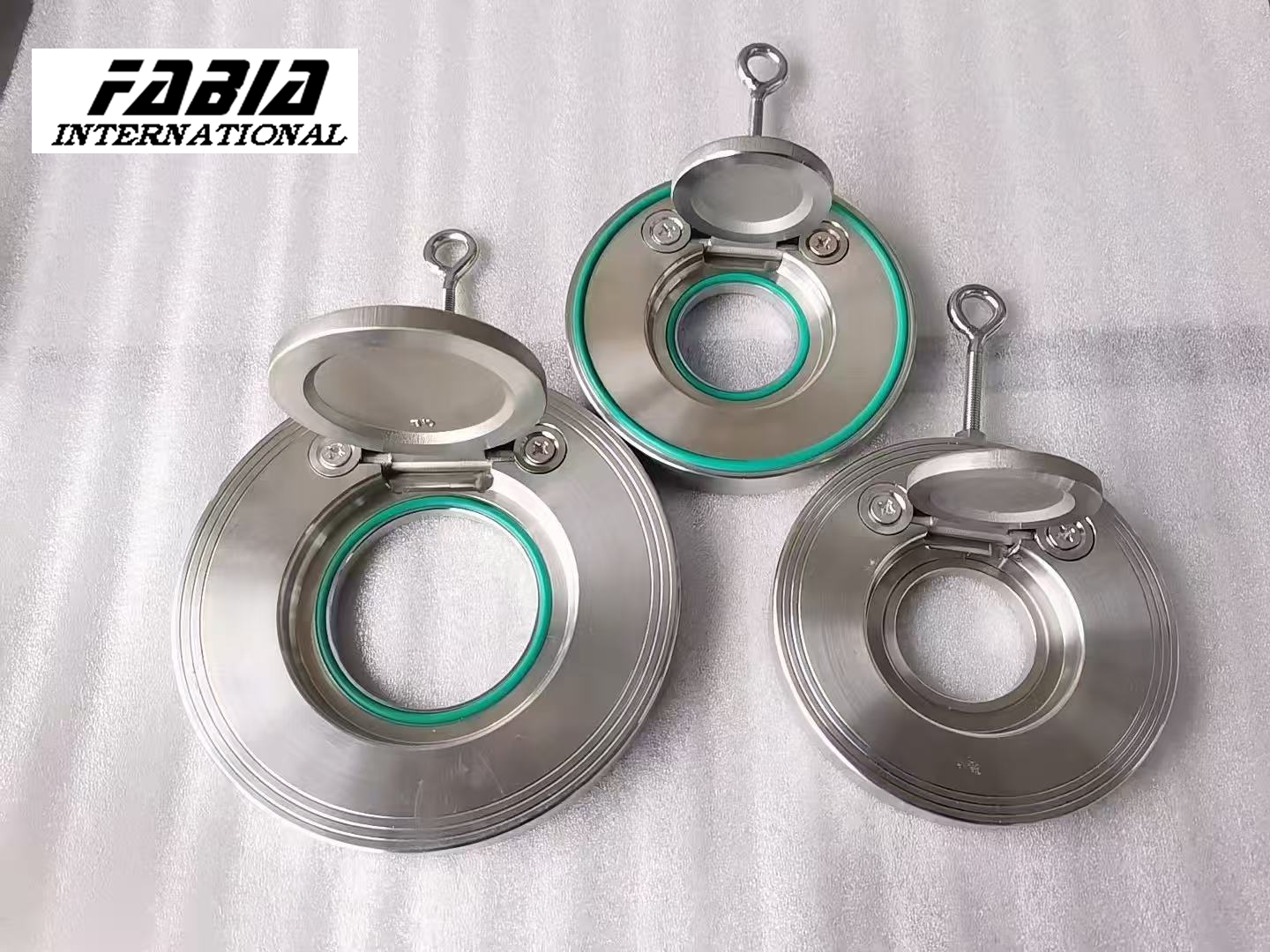

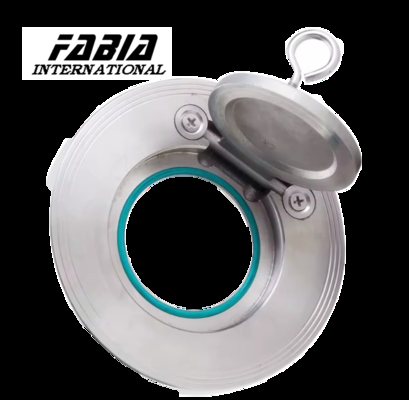

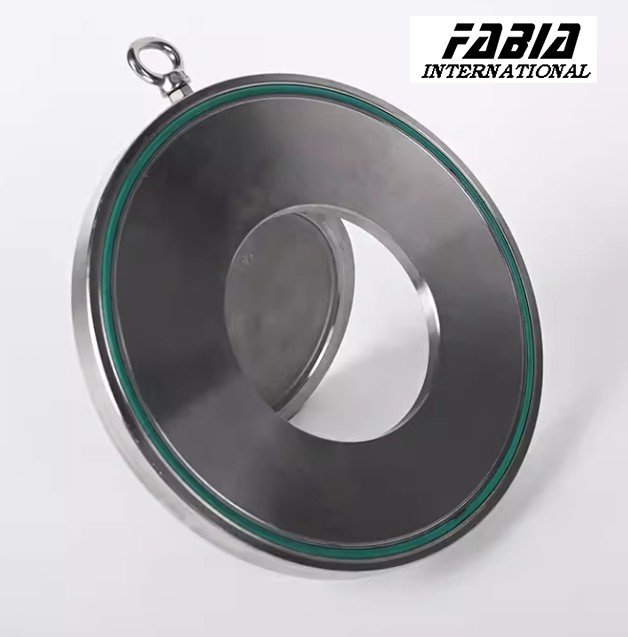

Zawór zwrotny kołnierzowy z cienką płytą to ultrakompaktowy zawór zwrotny o prostej konstrukcji, estetycznym wyglądzie, lekkiej konstrukcji i łatwej instalacji. Jest szczególnie odpowiedni dla systemów zaopatrzenia w wodę, przemysłu naftowego, chemicznego, metalurgicznego i innych sektorów przemysłu ‌gdzie przestrzeń instalacyjna jest ograniczona‌.

‌Funkcja:‌
Zainstalowany w systemach rurociągów, jego głównymi funkcjami są ‌zapobieganie cofaniu się medium‌, unikanie obrotów wstecznych pomp i ich silników napędowych oraz odprowadzanie medium ze zbiorników. Może być również stosowany w dodatkowych rurociągach dla systemów pomocniczych, gdzie ciśnienie może przekraczać ciśnienie w systemie głównym. W zależności od doboru materiału, jest on przystosowany do rurociągów transportujących różne media. Jako integralny element płynowy rurociągu, jego proces otwierania/zamykania tarczy jest zależny od przejściowego stanu przepływu w systemie; z kolei charakterystyka zamykania tarczy wpływa na dynamikę przepływu płynu.

‌Parametry techniczne:‌

• ‌Modele:‌ Tłumaczone jako "Zawór zwrotny kołnierzowy" (standardowy termin branżowy).
• ‌Obowiązujące normy:‌ Ciśnienie nominalne PN1.6MPa ~ 42.0MPa, Klasa 150 ~ 2500LB; Średnica nominalna DN15 ~ 1200mm, NPS 1/2" ~ 48".
• ‌Temperatura pracy:‌ -196°C ~ 540°C.
• ‌Materiały korpusu:‌ Stal węglowa, stal nierdzewna itp.
• ‌Kompatybilne media:‌ Woda, para wodna, gaz, produkty naftowe, kwasy itp.

‌Opis produktu:‌
Zawór zwrotny kołnierzowy  to ‌ultracienka konstrukcja‌ wykorzystująca zwartą konstrukcję i konfigurację z pojedynczą tarczą. Zintegrowany O-ring zapewnia ‌doskonałą wydajność uszczelnienia‌. W porównaniu do tradycyjnych zaworów zwrotnych wahadłowych, seria ta oferuje zalety, w tym:

• ‌Brak wycieków zewnętrznych.‌
• ‌Możliwość instalacji w dowolnej orientacji.‌
• ‌Doskonała zdolność uszczelniania.‌
• ‌Minimalne wibracje liniowe.‌
• ‌Niski spadek ciśnienia.‌
• ‌Brak zużycia pierścienia gniazda.‌

‌Zasada działania:‌
Zawór wykorzystuje ‌wewnętrznie zamontowany mechanizm wahadłowy z ramieniem kołyskowym‌. Tarcza obraca się wokół sworznia obrotu: przepływ płynu wypycha tarczę, aby umożliwić przejście. Po odwróceniu przepływu, tarcza zamyka się automatycznie pod własnym ciężarem i siłą medium przepływającego w przeciwnym kierunku.

‌Cechy produktu:‌

1. ‌Szybkie zamykanie tarczy‌ minimalizuje ciśnienie uderzenia hydraulicznego.
2. ‌Kompaktowa konstrukcja, mała powierzchnia i niewielka waga‌.
3. Tarcza otwiera się w pełni przy ‌minimalnej różnicy ciśnień‌.
4. ‌Nieograniczona ścieżka przepływu‌ zapewnia niską rezystancję płynu.
5. ‌Szybka reakcja‌ i ‌niezawodna wydajność uszczelniania‌.
